EGJ-2000光缆线路自动监测及管理系统

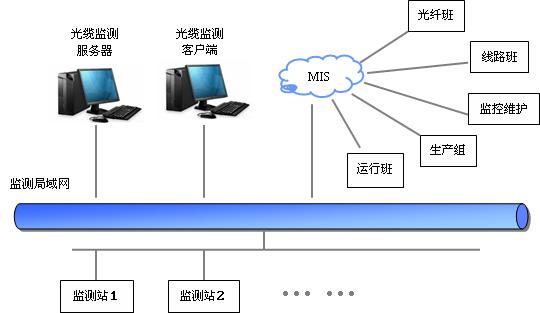

安徽蚌埠中心站系统结构图:
![](../../pictures/chinfo/pictures/2010520164741384.jpg)

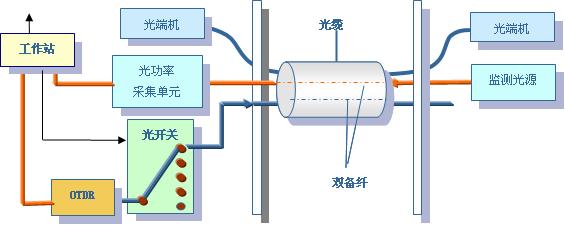

安徽蚌埠监测站系统结构图:
![](../../pictures/chinfo/pictures/201052016492073.jpg)
本案例运行于安徽蚌埠电力公司,本项目的系统监测方法为备纤监测。监测站由远程监控工作站、光功率监测模块(OPM)、程控多路光开关模块、OTDR模块、通信模块以及电源模块等组成。系统监控中心站设在调度大楼,设多个监测站,监测站与中心站之间则通过通信通道进行通信,构成光缆自动监测管理网络。该系统实现对主干光缆的运行状态、光缆中断、光设备异常等情况的实时监测,实现故障及时报警、光缆断点的准确定位等。并结合地理信息系统(GIS)技术,实现故障管理自动化,以及光缆线路等物理资源和用户电路逻辑资源的管理。通过与各SDH设备网管系统的互联,实现网络资源的实时动态综合管理,系统应完整地构建电力通信光缆网络资源图、数据库等,为光缆的运行、资源的调度及使用提供全面的技术支持。
